Wybieranieadaptery dystansowe kółwymaga czegoś więcej niż tylko wypchnięcia koła na zewnątrz w celu uzyskania wyglądu lub luzu. Właściwa część musi pasować do otworu piasty, wzoru śrub, osprzętu kołków lub śrub, grubości i ścieżki obciążenia, a także uwzględniać zmiany szerokości gąsienicy, promienia szorowania, wyczucia układu kierowniczego i naprężenia łożyska. W tym artykule wyjaśniono, czym adaptery dystansowe różnią się od prostych dystansów, jak sprawdzić montaż w pojeździe i jakie wymiary mają znaczenie przed zakupem lub montażem. Zobaczysz także główne kontrole bezpieczeństwa, które pomagają zapobiegać wibracjom, awariom elementów złącznych i zakłóceniom z hamulcami lub zawieszeniem, dzięki czemu dalsza część przewodnika będzie mogła skupić się na świadomym wyborze i właściwym użytkowaniu.
Adaptery dystansowe kół to krytyczne elementy podwozia zaprojektowane w celu modyfikacji geometrii zawieszenia pojazdu i dopasowania kół. Poprzez fizyczną zmianę położenia powierzchni montażowej koła dalej od piasty pojazdu, elementy te zmieniają zarówno statyczny rozstaw kół, jak i dynamiczne właściwości jezdne pojazdu. Ponadto warianty adapterów umożliwiają konwersję układu śrub producenta oryginalnego sprzętu (OEM) w celu dostosowania do niekompatybilnych w przeciwnym razie kół z rynku wtórnego.
Montaż podkładek dystansowych ma bezpośredni wpływ na szerokość rozstawu kół pojazdu i promień szorowania. Zwiększanie rozstawu kół w typowych odstępach od +20 mm do +50 mm na oś poprawia stabilność boczną poprzez zmniejszenie przenoszenia ciężaru podczas pokonywania zakrętów. Jednak to przesunięcie na zewnątrz jednocześnie zmienia promień szorowania – odległość między przecięciem nachylenia osi kierownicy (SAI) z podłożem a środkiem miejsca styku opony. Wypychanie linii środkowej koła na zewnątrz zwykle zwiększa dodatni promień szorowania o 10 mm do 25 mm. Podczas gdy szerszy rozstaw kół poprawia opór toczenia, nadmierny dodatni promień szorowania może zwiększyć siłę kierowania, zwiększyć moment obrotowy w platformach z napędem na przednie koła i przyspieszyć zużycie tulei zawieszenia.
Na rynku wtórnym adaptery dystansowe są stosowane głównie w celu uzyskania płaskiego montażu kół, ulepszeń dużych zestawów hamulcowych (BBK) lub montażu kół z dużym dodatnim przesunięciem. Na przykład montaż 6-tłoczkowego zacisku hamulcowego często wymaga co najmniej 15 mm dodatkowego luzu na szprychy, który może zapewnić precyzyjnie obrobiony element dystansowy. W zastosowaniach związanych z flotą komercyjną stosuje się adaptery w celu ujednolicenia zapasów kół na platformach pojazdów mieszanych. Konwertując różne wzory piast (np. 8x165,1 na 8x170) na jednolitą specyfikację, menedżerowie flot mogą zmniejszyć koszty ogólne związane z zapasami opon i kół, zachowując jednocześnie stałe rozstawy kół w pojazdach użytkowych o wysokim środku ciężkości.
Integralność strukturalna i kompatybilność adapterów dystansowych kół opierają się całkowicie na dokładnych specyfikacjach wymiarowych i właściwościach materiału. Ponieważ elementy te wytrzymują ogromne siły ścinające i naprężenia obrotowe, w celu zapewnienia bezpiecznej pracy nie podlega negocjacjom opieranie się na dokładnych specyfikacjach technicznych, a nie na przybliżonych pomiarach.
Cztery podstawowe wymiary każdego adaptera dystansowego to średnica koła podziałowego (PCD), otwór centrujący (CB), grubość i wynikające z tego przesunięcie. PCD musi pasować zarówno do piasty, jak i do koła, chociaż warianty adapterów mogą być wyposażone w podwójne PCD (np. piasta 5x114,3 do koła 5x120). Otwór centrujący musi dokładnie pasować do krawędzi piasty pojazdu — zwykle w zakresie od 54,1 mm do 78,1 mm — aby zapewnić centryczny rozkład obciążenia. Grubość zazwyczaj waha się od podkładek regulacyjnych o prześwicie 3 mm do adapterów o dużej wytrzymałości 50 mm, bezpośrednio odejmując od pierwotnego dodatniego przesunięcia koła w celu określenia ostatecznego efektywnego przesunięcia.
Wysokiej jakości adaptery są głównie obrabiane CNC z kęsów aluminium klasy lotniczej, w szczególności stopów 6061-T6 lub 7075-T6. Podczas gdy 6061-T6 zapewnia odpowiednią wydajność przy wytrzymałości na rozciąganie około 310 MPa, 7075-T6 zapewnia doskonałą trwałość przy około 573 MPa, co czyni go idealnym do zastosowań o dużych obciążeniach lub ultracienkich profili adapterów. Tolerancje obróbki są krytyczne; Producenci premium utrzymują tolerancję bicia wynoszącą ± 0,02 mm, aby zapobiec wibracjom przy dużych prędkościach. Wykończenie powierzchni obejmuje zazwyczaj anodowanie twarde typu II lub III, które chroni podłoże aluminiowe przed korozją galwaniczną w przypadku połączenia z piastami stalowymi.

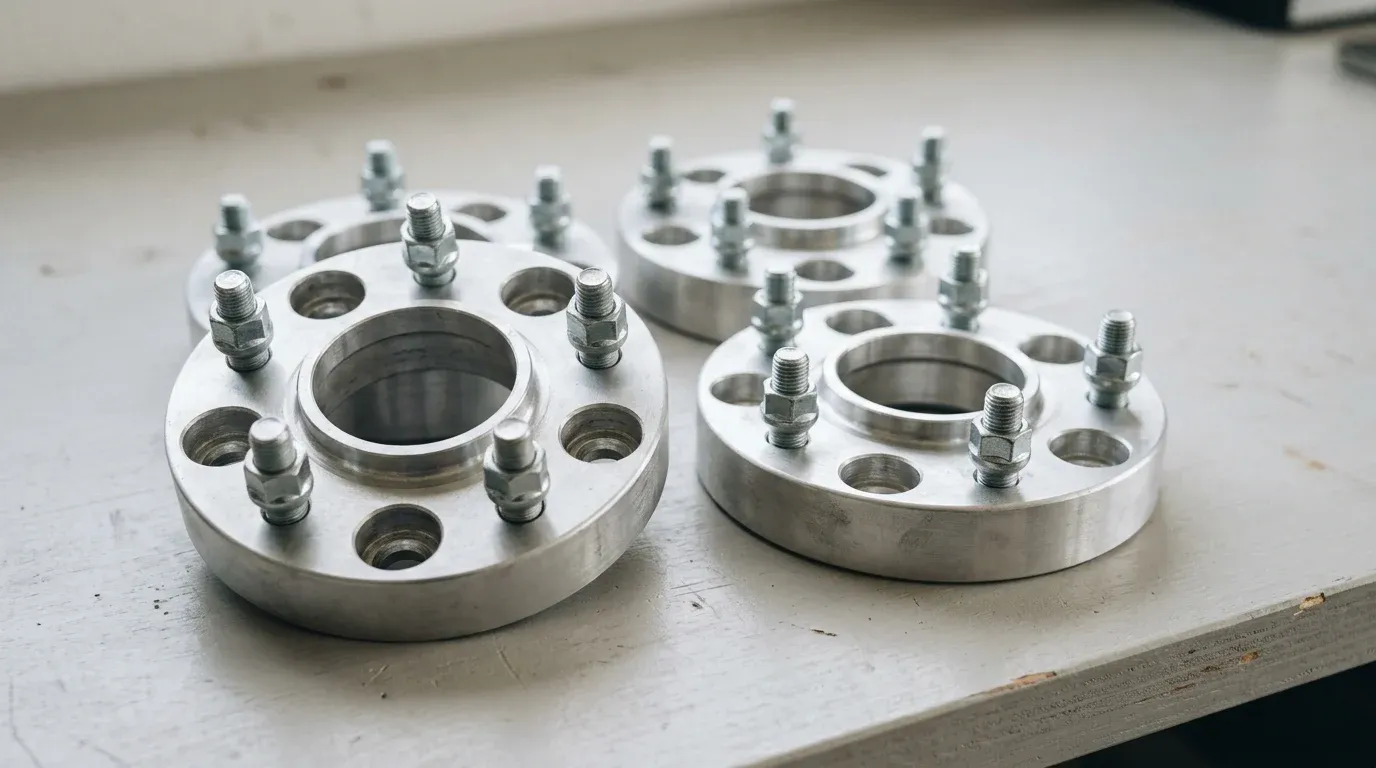

Wybór pomiędzy wsuwanymi podkładkami dystansowymi a adapterami przykręcanymi zależy od metody montażu i maksymalnej bezpiecznej grubości. Wsuwane podkładki dystansowe umieszczone pomiędzy piastą a kołem, wykorzystujące istniejące szpilki koła. Przykręcane adaptery mocują się bezpośrednio do piasty za pomocą niskoprofilowych nakrętek, zapewniając dodatkowy zestaw śrub dwustronnych do koła.
| Specyfikacja | Wsuwane podkładki dystansowe | Adaptery przykręcane |
| Typowa grubość | 3mm – 12mm | 15mm – 50mm+ |
| Wymagania dotyczące stadniny | Wymaga przedłużonych kołków, jeśli > 5 mm | Wykorzystuje zintegrowane, wstępnie wciśnięte kołki |
| Konwersja wzorców | Nie można zmienić PCD | Może konwertować PCD (np. 5x100 na 5x112) |
| Dystrybucja obciążenia | Opiera się na przedłużeniu krawędzi piasty | Zawiera opatentowane pierścienie centrujące piastę |
Podczas integracji najważniejsze są prawidłowe protokoły instalacji i rygorystyczne oceny dopasowaniaadaptery dystansowe kół. Awarie w tym zakresie rzadko wynikają z wad materiałowych; wynikają raczej z niewłaściwego przyłożenia momentu obrotowego, niewystarczającego zaangażowania gwintu lub niedopasowanych powierzchni współpracujących.
Przed montażem technicy muszą dokładnie oczyścić piastę pojazdu za pomocą szczotki drucianej, aby usunąć rdzę i kamień, zapewniając idealnie płaską powierzchnię współpracującą. Najbardziej krytyczna kontrola przed instalacją polega na sprawdzeniu zaangażowania wątku. Normy inżynierii samochodowej wymagają co najmniej 6 do 8 pełnych obrotów gwintu w celu zapewnienia bezpiecznego mocowania. W przypadku typowego skoku gwintu M12x1,5 odpowiada to co najmniej 12 mm zazębienia, podczas gdy kołek M14x1,5 wymaga około 14 mm, aby bezpiecznie zabezpieczyć obciążenie zaciskające.
Niewłaściwy montaż stwarza kilka poważnych zagrożeń. Podkładki dystansowe centrowane na występach — które do centrowania opierają się wyłącznie na kołkach występów, a nie na krawędzi piasty — często powodują wibracje o wysokiej częstotliwości przy prędkościach przekraczających 60 mil na godzinę. Innym powszechnym ryzykiem jest poluzowanie elementów złącznych spowodowane cyklami termicznymi i początkowym osadzeniem; dlatego też ponowne dokręcenie wszystkich elementów złącznych po pierwszych 50–100 milach jest obowiązkowe. Korozja galwaniczna pomiędzy stalową piastą a aluminiową przekładką może powodować stopienie elementów, co można złagodzić poprzez nałożenie ściśle kontrolowanej, cienkiej warstwy środka przeciwzatarciowego wyłącznie na powierzchnię czołową piasty, a nie na gwinty elementów mocujących. Na koniec należy sprawdzić interferencję zawieszenia przy pełnym skręcie kierownicy i maksymalnym ściśnięciu zawieszenia, aby upewnić się, że szerszy rozstaw kół nie spowoduje uderzenia opony w błotnik lub okładziny wewnętrzne.
Zgodność z przepisami znacząco wpływa na legalność adapterów dystansowych kół. W rygorystycznych jurysdykcjach, takich jak Niemcy zgodnie z przepisami TÜV, modyfikacje rozstawu kół są mocno ograniczone; zwiększenie rozstawu torów o więcej niż 2% zwykle wymaga szeroko zakrojonych testów strukturalnych i specjalistycznej certyfikacji. W środowisku sportów motorowych wiele organów sankcjonujących zabrania wsuwanych podkładek dystansowych przekraczających 5 mm, chyba że towarzyszą im certyfikowane przedłużone szpilki kół, a niektóre surowo zabraniają przykręcanych adapterów ze względu na ukryty charakter wewnętrznych nakrętek mocujących podczas kontroli w boksie. Operatorzy flot muszą również rozważyć kwestie odpowiedzialności, ponieważ nieautoryzowane modyfikacje rozstawu kół mogą unieważnić gwarancję OEM na oś.
Zaopatrzenie się w adaptery dystansowe kół wymaga oceny pochodzenia produkcji, procesów kontroli jakości oraz równowagi pomiędzy ceną hurtową a niezawodnością konstrukcji. Biorąc pod uwagę krytyczny charakter produktu związany z bezpieczeństwem, kierownicy ds. zakupów muszą priorytetowo traktować przejrzystość dostawców i zweryfikowane dane metalurgiczne.
Ocena możliwości dostawcy rozpoczyna się od sprawdzenia certyfikatów ISO 9001:2015 i zażądania udokumentowanych raportów z testów materiałowych (MTR) w celu potwierdzenia składu stopu. Kompetentni dostawcy powinni obsługiwać wieloosiowe maszyny CNC i wykorzystywać współrzędnościowe maszyny pomiarowe (CMM) do sprawdzania tolerancji bicia ± 0,02 mm. Ponadto kupujący powinni zażądać dokumentacji dotyczącej jakości reproduktorów; wstępnie wciśnięte kołki muszą spełniać normy wytrzymałości na rozciąganie ISO 898-1 klasa 10.9 lub 12.9, zapewniając, że wytrzymują powtarzające się cykle momentu obrotowego bez rozciągania i ścinania.
W przypadku zamówień B2B minimalna wielkość zamówienia (MOQ) na niestandardowe adaptery obrabiane CNC zazwyczaj waha się od 100 do 500 zestawów na jednostkę SKU, w zależności od złożoności specyfikacji PCD i otworu centralnego. Terminy realizacji produkcji offshore zazwyczaj trwają od 30 do 45 dni, z wyłączeniem transportu towarowego. W przypadku dystrybutorów prywatne etykietowanie jest powszechną praktyką, a dostawcy oferują niestandardowe grawerowanie laserowe logo marki i specyfikacji momentu obrotowego bezpośrednio na anodowanej powierzchni. Kanały sprzedaży są głównie podzielone na sprzedawców detalicznych zajmujących się sprzedażą bezpośrednią do konsumentów, wyspecjalizowanych dostawców wyposażenia terenowego i dostawców flot komercyjnych.
Rynek przekładek do kół jest bardzo rozwarstwiony pod względem ceny i odpowiedniej jakości. Produkty budżetowe często poświęcają integralność i precyzję materiałów, co prowadzi do poważnych zagrożeń dla bezpieczeństwa, podczas gdy produkty premium inwestują dużo w certyfikowane materiały i inżynierię skupioną na centrum.
| Poziom rynku | Przedział cenowy (za parę) | Materiał i produkcja | Kluczowa charakterystyka |
| Poziom podstawowy | 20 dolarów – 45 dolarów | Odlew aluminiowy lub niezweryfikowany kęs | Skoncentrowane na występach, nieanodowane, kołki klasy 8.8. Wysokie ryzyko wibracji. |
| Średniego zasięgu | 60-110 dolarów | Kute aluminium 6061-T6 | Hubcentryczny, anodowany typ II, szpilki klasy 10.9. Nadaje się do użytku ulicznego. |
| Premium/wyścig | 130 dolarów – 250 dolarów i więcej | Kute aluminium 7075-T6 | Piasta centryczna z precyzyjną krawędzią, twardo anodowana typ III, śruby dwustronne klasy 12.9, przetestowane FEA. |
Wdrożenie rygorystycznych ram selekcji gwarantuje, że wybrane adaptery dystansowe kół spełnią wymagania mechaniczne pojazdu bez uszczerbku dla marginesów bezpieczeństwa. Systematyczne podejście zapobiega kosztownym błędom montażowym i ogranicza przedwczesne zużycie otaczających elementów podwozia.
Proces selekcji przebiega według ścisłej kolejności. Po pierwsze, technicy muszą zmierzyć istniejącą szczelinę w błotniku i luz zacisku, aby określić dokładną wymaganą grubość; na przykład, jeśli zacisk hamulca wymaga 12 mm prześwitu, podkładka dystansowa 15 mm zapewnia bezpieczny bufor 3 mm. Po drugie, użytkownik musi określić dokładną średnicę piasty pojazdu i wybrać pasujący adapter ściśle skoncentrowany na piaście. Po trzecie, należy sprawdzić wymagany skok gwintu i długość kołka. W przypadku wybrania wsuwanej podkładki dystansowej przekraczającej 5 mm obowiązkowy jest zakup odpowiednich przedłużonych szpilek kół. Na koniec należy obliczyć efektywne przesunięcie, aby mieć pewność, że promień szorowania mieści się w dopuszczalnych granicach dla konkretnej przekładni kierowniczej.
Zrównoważenie poprawy wydajności z ograniczeniami dotyczącymi zgodności i budżetem wymaga oceny całkowitego kosztu posiadania. Chociaż agresywne przesunięcia przekraczające 25 mm na stronę zapewniają wyraźną estetykę i szerszą sylwetkę, wykładniczo zwiększają dźwignię wywieraną na łożyska kół, potencjalnie zmniejszając żywotność łożyska o 30% do 50%. Zarówno menedżerowie flot, jak i entuzjaści muszą porównać początkowy koszt adapterów premium 7075-T6 z długoterminowymi oszczędnościami uzyskanymi dzięki unikaniu wymiany łożysk i łagodzeniu katastrofalnego ryzyka związanego z awarią elementów złącznych. Ostatecznie, nadanie priorytetu certyfikowanym materiałom i konstrukcjom skoncentrowanym na piastach gwarantuje, że korzyści operacyjne adapterów dystansowych kół zostaną w pełni wykorzystane bez uszczerbku dla bezpieczeństwa pojazdu.
· Najważniejsze wnioski i uzasadnienie zastosowania adapterów dystansowych kół
· Specyfikacje, zgodność i kontrole ryzyka warte sprawdzenia przed zatwierdzeniem
· Dalsze praktyczne kroki i zastrzeżenia, które czytelnicy mogą zastosować natychmiast
Element dystansowy wypycha koło głównie na zewnątrz, zachowując ten sam rozstaw śrub. Adapter zmienia również rozstaw śrub, np. 5x114,3 na 5x120, jednocześnie zwiększając grubość.
Dopasuj dokładnie cztery specyfikacje: wzór śrub piasty, wzór śrub koła, otwór środkowy i grubość. Następnie przed złożeniem zamówienia potwierdź nowe efektywne przesunięcie oraz luz błotnika, hamulca i zawieszenia.
W przypadku niewielkich zmian luzu, zwykle od 3 mm do 12 mm, należy używać wsuwanych podkładek dystansowych i tylko przy odpowiednim połączeniu kołków. Aby uzyskać grubość 15 mm lub dowolną konwersję wzoru śruby, użyj adapterów przykręcanych.
Tak. Poszerzają rozstaw kół i mogą poprawić stabilność, ale także zwiększają promień szorowania. Zbyt duża grubość może zwiększyć siłę kierowania, moment obrotowy oraz zużycie łożysk i części zawieszenia.
Wybierz adaptery centrowane na piaście, obrabiane CNC, z aluminium 6061-T6 lub 7075-T6, sprawdź dokładne dopasowanie, dokręć moment obrotowy sprzętu zgodnie ze specyfikacją i dokręć ponownie po pierwszych 50 do 160 milach.
