Oto coś, co warto powiedzieć od razu: debata na temat tego, czy przekładki do kół są bezpieczne, to głównie debata na temat tego, jakiego rodzaju przekładki do kół kupują ludzie. Podkładka centrująca w piaście, wykonana z aluminium lotniczego i zainstalowana za pomocą klucza dynamometrycznego, to zupełnie inny obiekt niż odlewany krążek centryczny z występami, pobrany z aukcji zbiorczej bez certyfikatów i specyfikacji CB. Łączenie ich w jedno to jak stwierdzenie, że młotki są niebezpieczne, ponieważ niektórzy ludzie mają złe.
Obydwa krańce tego spektrum widzimy z naszej fabryki w Ningbo. Wiemy, co odróżnia produkt, który z pewnością zastosowalibyśmy w naszych pojazdach, od produktu, którego byśmy tego nie zrobili. Na tym właśnie opiera się ten przewodnik — nie na ogólnym zastrzeżeniu dotyczącym bezpieczeństwa, ale na rzeczywistych zmiennych, które określają, czy przekładka koła działa dobrze, czy nie.
Pomiędzy piastą a tyłem koła znajduje się podkładka dystansowa, która wypycha koło na zewnątrz o określoną odległość. Bardziej interesujące jest to, że element dystansowy zmienia również rozstaw śrub - w tym momencie staje sięreklama dystansów do kółtrafnyi otwiera drzwi do kół jezdnych przeznaczonych do zupełnie innego pojazdu.
Ludzie pasują do nich z kilku powodów. Luz hamulcowy jest jednym z najbardziej praktycznych – po wymianie na większe zaciski często po prostu nie ma wystarczająco dużo miejsca za standardowym kołem. Inną sprawą jest ustawienie: koło powinno znajdować się równo z błotnikiem, a nie być zagłębione w nadkolu. Montaż w różnych pojazdach jest powszechny w świecie ciężarówek i pojazdów terenowych, gdzie ktoś chce założyć koła z innego modelu bez kupowania zupełnie nowego zestawu.
Żaden z tych celów nie jest nieuzasadniony. To, co decyduje o tym, czy użycie ramki dystansowej jest bezpieczne, zależy prawie wyłącznie od inżynierii samego produktu.
Jeśli weźmiesz jedną rzecz z całego tego artykułu, zrób to tak: podkładki dystansowe centrowane na piaście i centryczne na występach nie są wymienne, a pomieszanie tych dwóch zaczyna się od większości problemów związanych z bezpieczeństwem podkładek.

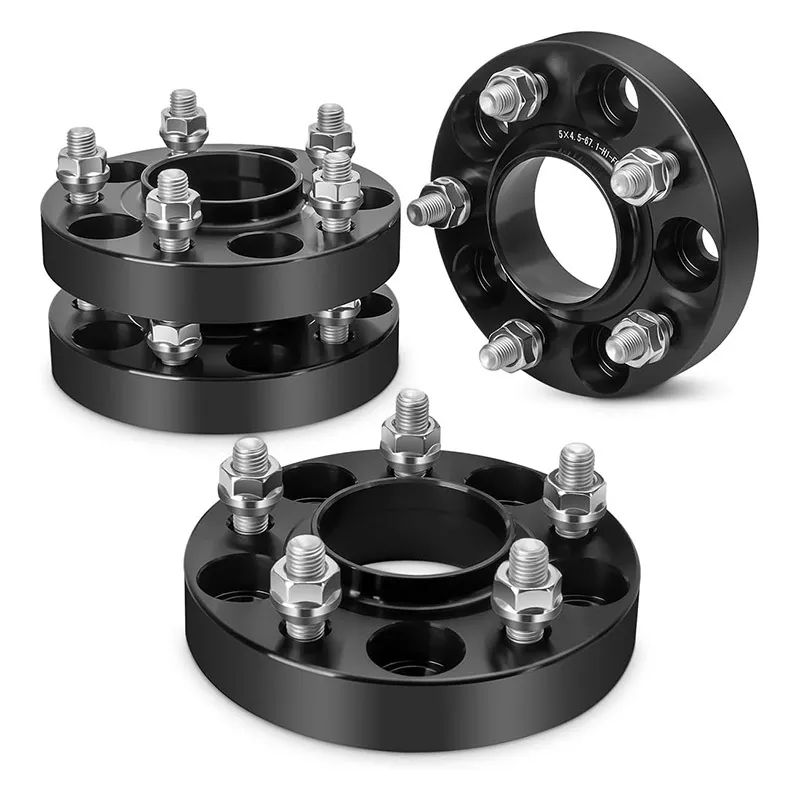

W przypadku podkładki dystansowej centrowanej na piaście otwór centralny jest precyzyjnie dopasowany do średnicy piasty pojazdu — liczba ta nazywa się CB lub wartością otworu centralnego. Po przykręceniu podkładka dystansowa przylega bezpośrednio do obrobionego kołnierza piasty osi. Ten punkt styku przenosi obciążenie boczne. Nakrętki mocujące robią to, do czego zostały zaprojektowane — zaciskają — nie kompensując czegoś, co nie jest wyśrodkowane.
Działa to identycznie jak w przypadku kół fabrycznych. Właśnie z tego powodu koła OEM są skoncentrowane na piaście. Żadnych wibracji, żadnego nierównego obciążenia, żadnych dodatkowych naprężeń na kołkach.
Podkładka dystansowa centrowana na występach ma otwór środkowy większy niż piasta. Teoretycznie, jeśli każda nakrętka mocująca zostanie dokręcona idealnie i pozostanie taka, koło pozostanie wyśrodkowane. W prawdziwym świecie – po cyklach termicznych, wybojach i kilku miesiącach jazdy – ideał stopniowo odpływa. Skończy się na klasycznych objawach: łagodnych wibracjach przy prędkościach autostradowych, których wcześniej nie było, stopniowo przyspieszającym zużyciu łożysk kół, a w najgorszym przypadku zmęczeniu szpilek.
Szybka kontrola podczas zakupów: lista zawierająca jedną przekładkę do bardzo różnych pojazdów prawie na pewno skupia się na końcówkach. Podkładki dystansowe centrowane w piaście są określane na podstawie dokładnego wymiaru CB. Jeśli specyfikacji CB nie ma na liście, szukaj dalej.
| Funkcja |
Centryczny |
Lug-centryczny |
| Jak koło jest wycentrowane |
Rejestr otworów piasty (taki sam jak OEM) |
Tylko nakrętki |
| Ryzyko wibracji przy dużej prędkości |
Bardzo niska, jeśli jest prawidłowo zamontowana |
Z biegiem czasu umiarkowane do wysokiego |
| Zużycie łożyska |
Normalny — ścieżka ładowania niezmieniona |
Przyspieszenie pod wpływem naprężenia bocznego |
| Przydatność do codziennej jazdy |
Tak |
Niezalecane |
| Na co zwrócić uwagę w karcie specyfikacji |
Wymiar CB dopasowany do pojazdu |
Często wymieniane jako „uniwersalne dopasowanie” |
Tak — prawidłowo dobrane dystanse kół centrowane na piaście są bezpieczne w codziennym użytkowaniu. To nie jest optymizm producenta; odzwierciedla to, co faktycznie testuje TÜV Rheinland podczas certyfikacji przekładki. Ich proces obejmuje dynamiczne cykle obciążenia, analizę momentów zginających i testy zmęczeniowe, które symulują lata rzeczywistej jazdy. Produkt, który przechodzi, nie przechodzi tylko na papierze.
To powiedziawszy, kilka praktycznych nawyków ma większe znaczenie, niż większość ludzi zdaje sobie sprawę:
• Dokręcić ponownie po pierwszych 50 milach. Nowe podkładki dystansowe osiadają w miarę osadzania się pod obciążeniem i ciepłem. Późniejsza korekta momentu obrotowego jest najważniejszym krokiem zapewniającym długoterminową niezawodność. Umieść przypomnienie w telefonie. To zajmuje pięć minut.
• Wybieraj grubość celowo. Podkładka 12 mm w sedanie zapewniająca luz hamulcowy to zupełnie inny scenariusz inżynieryjny niż podkładka 40 mm w podnoszonej ciężarówce. Obydwa można wykonać bezpiecznie, ale nie są one równoważne.
• Niech stanie się częścią Twojej sezonowej rutyny. Sprawdzanie momentu obrotowego podkładki podczas obracania opony nie zajmuje prawie żadnego dodatkowego czasu. Większość ludzi, którzy używają przekładek przez lata bez żadnych problemów, to właśnie oni to robią.
Awarie, o których warto przeczytać w Internecie, mają wspólny wątek: podkładki dystansowe skupione na występach, niedopasowane specyfikacje i pominięte ponowne momenty obrotowe. Usuń te trzy z obrazu, a profil ryzyka ulegnie znacznej zmianie.
Wysokiej jakości podkładki dystansowe pochodzą z kęsów aluminiowych — obrabianych CNC z litego pręta, a nie wlewanego do formy. Dwa stopy, które spotkasz w renomowanych produktach, to 6061-T6 i 7075-T6.
• 6061-T6: Materiał standardowy dla większości naszego asortymentu. Wytrzymałość na rozciąganie około 310 MPa, doskonała odporność na korozję, sprawdzona przez dziesięciolecia zastosowań w sportach motorowych i na rynku wtórnym. Właściwy wybór do samochodów osobowych, SUV-ów i lekkich ciężarówek.
• 7075-T6: Około 80% wyższa wytrzymałość na rozciąganie (~570 MPa). Właściwe rozwiązanie w przypadku poważnych konstrukcji terenowych, pojazdów gąsienicowych i zastosowań wymagających dużych obciążeń. Koszty są wyższe w obróbce i trudniejsze do równomiernego anodowania.
• Odlewane aluminium — unikaj całkowicie: Odlewane przekładki mają wewnętrzne puste przestrzenie i niespójność ziaren, których nie mają części kęsów. Pod wpływem naprężeń cyklicznych niespójności te przekształcają się w pęknięcia, które są niewidoczne na powierzchni aż do zniszczenia.
• TÜV Rheinland / TÜV SÜD: niemieckie niezależne organizacje testujące. Certyfikat TÜV wymaga testów fizycznych – dynamicznych cykli obciążenia przy wielokrotnościach pojemności znamionowej, a nie tylko analizy materiałów. Każdy ważny certyfikat posiada identyfikowalny numer raportu. Jeśli dostawca nie może go zapewnić, nie posiada certyfikatu.
• SGS: największa na świecie grupa zajmująca się inspekcją i certyfikacją z siedzibą w Szwajcarii. Testy SGS obejmują skład materiału, dokładność wymiarową i właściwości mechaniczne. Uznany przez agencje celne w całej Europie i Ameryce Północnej.
Aby zapoznać się z dokumentacją certyfikacyjną JUNWEI, odwiedź naszą stronęStrona o naszej sile.
Właściwa grubość elementu dystansowego nie jest najgrubszą, jaką można fizycznie przykręcić — jest to minimum, które pozwala osiągnąć Twój cel. Każdy dodany milimetr zwiększa moment zginający na łożysku koła i zwrotnicy.
Grubość
Typowe zastosowanie
Co sprawdzić
5–12 mm
Luz zacisku hamulcowego; niewielka korekta offsetu
Zazębienie gwintu na istniejących kołkach; standardowe nakrętki z końcówką zwykle wystarczają
15–25 mm
Płaski montaż koła; szerszy tor dla SUV-ów/ciężarówek
Występ kołka poza powierzchnię dystansową — minimum 1× średnica kołka
25–40 mm
Agresywne kompilacje; większe opony; zastosowania terenowe
Zwykle wymagane są przedłużone kołki; sprawdzić luz we wnęce koła
40mm+
Pełne wersje adapterów ze śrubami; ekstremalne niestandardowe kompilacje
Zalecane obliczenie obciążenia łożyska; zalecany profesjonalny montaż
Na każde 10 mm grubości elementu dystansowego wydłużasz ramię reakcyjne koła o tę wartość — ta sama geometria ułatwia obracanie dłuższym kluczem. W przypadku większości codziennych kierowców pozostanie poniżej 25 mm zapewnia bezpieczeństwo w zakresie standardowych specyfikacji zawieszenia i łożysk.
Przeglądaj według liczby końcówek:4 adaptery z końcówkami · 5 Łuk Adaptery · 6 adapterów z końcówkami
Z naszego doświadczenia wynika, że błędy montażowe są przyczyną znacznie większej liczby problemów niż wady produktu – i to w dużym stopniu. Są to konkretne błędy, o których słyszymy najczęściej, zwykle gdy coś już poszło nie tak.
Oryginalny moment obrotowy koła Twojego pojazdu nie jest taki sam, jak moment obrotowy nakrętki podkładki dystansowej. Producenci podkładek dystansowych publikują własne specyfikacje – zazwyczaj 80–120 ft-lb do zastosowań w samochodach osobowych – i to są liczby, które należy śledzić. Użyj odpowiedniego klucza dynamometrycznego. Pistolety udarowe służą do demontażu, a nie do ostatecznego montażu.
Przejedź 50–100 mil, a następnie sprawdź moment obrotowy. Po założeniu podkładki dystansowej złącze ustala się, gdy powierzchnie łączą się pod obciążeniem i ciepłem. Niewielka utrata napięcia wstępnego na tym etapie jest normalna — staje się problemem tylko wtedy, gdy nikt tego nie koryguje. Ten pojedynczy krok pozwala wykryć prawie każdy problem, zanim stanie się prawdziwym.
Zgorzelina rdzy, stare pozostałości środka zapobiegającego zatarciu lub piasek drogowy pomiędzy powierzchnią piasty a przekładką tworzą nierówną płaszczyznę osadzenia. Podkładka może sprawiać wrażenie zlicowanej, podczas gdy w rzeczywistości jest ustawiona pod niewielkim kątem. Przed montażem oczyścić wszystkie powierzchnie współpracujące szczotką drucianą. Cienka warstwa miedzi zapobiegającej zatarciu na zębniku piasty jest w porządku — trzymaj ją z dala od powierzchni styku koła i gniazd nakrętek.
Po założeniu podkładki dystansowej oryginalne kołki piasty są zagłębione za powierzchnią dystansową. Kołki dystansowe muszą wchodzić w felgę z wystarczającą ilością gwintu. Minimum branżowe to jedna pełna średnica szpilki — zatem kołek 12 mm wymaga co najmniej 12 mm włożenia w otwory mocujące koła. Policz widoczne wątki. Jeśli wygląda to na marginalne, to takie jest.
Podkładka 5×114,3 na piaście 5×100 będzie częściowo zaczepiona i będzie sprawiać wrażenie osadzonej, ale nie będzie całkowicie bezpieczna. Zawsze sprawdzaj, czy PCD, CB i skok gwintu odpowiadają specyfikacjom piasty konkretnego pojazdu — nie ogólnym specyfikacjom modelu, ale dokładnemu rocznikowi i wyposażeniu, ponieważ mogą się one różnić w zależności od serii produkcyjnej.
To, czy dystanse kół są legalne, zależy od tego, gdzie się znajdujesz — czasem od stanu lub prowincji, a czasem od typu pojazdu. Oto praktyczne podsumowanie rynków, które zaopatrujemy najczęściej:
| Region |
Status |
Kluczowe punkty |
| Stany Zjednoczone |
Legalne we wszystkich 50 stanach |
Brak ograniczeń federalnych; niektóre stany (CA, FL, NY, TX, IL) wymagają, aby koła nie wystawały poza linię błotnika |
| Zjednoczone Królestwo |
Prawny |
Koła muszą prześwitywać zawieszenie i nadwozie; Certyfikaty TÜV i SGS przestrzegane w MOT |
| Niemcy |
Warunkowy |
Wymaga ABE (Allgemeine Betriebserlaubnis) lub wpisu TÜV specyficznego dla pojazdu w dowodzie rejestracyjnym |
| Australia |
Zależne od państwa |
Występ poza nadkole jest ograniczony w większości stanów; W przypadku niektórych szerokości może być wymagany certyfikat inżynieryjny |
| Kanada |
Generalnie legalne |
Nie może zakłócać bezpiecznej eksploatacji pojazdu zgodnie z regionalnymi przepisami o ruchu drogowym |
Kiedy są umieszczone centralnie w piaście, wykonane z kęsów aluminium 6061-T6 lub 7075-T6 i zamontowane z właściwym momentem obrotowym — tak, są naprawdę bezpieczne w codziennym użytkowaniu. Warunki dotyczą rzeczywistego dopasowania do konkretnego PCD i CB Twojego pojazdu, prawidłowego momentu obrotowego przy montażu i kontroli ponownego dokręcenia po pierwszych 50–100 milach. Pomiń którykolwiek z nich, a wprowadzisz niepotrzebne ryzyko, niezależnie od tego, jak dobry jest element dystansowy.
Podkładki dystansowe centryczne w piaście przylegają do otworu piasty, dzięki czemu piasta przenosi obciążenia boczne — identyczne z działaniem kół fabrycznych. Podkładki dystansowe centrowane na występach mają zbyt duży otwór i zależą od nakrętek mocujących do centrowania koła. W przypadku długotrwałego użytkowania na drodze niezawodność ta prowadzi do subtelnej niewspółosiowości, wibracji i szybszego zużycia łożysk. Nie jest to drobne rozróżnienie – to podstawowa zmienna, która oddziela bezpieczne przekładki od problematycznych.
Zawsze minimum, które pozwala osiągnąć Twój cel. W przypadku większości samochodów osobowych wynosi ona od 5 mm do 25 mm. Powyżej 25 mm zazwyczaj potrzebne będą dłuższe szpilki kół; powyżej 40 mm, prawidłowe obliczenie obciążenia nie jest opcjonalne. Wybór najgrubszej podkładki, jaką możesz zamontować, nie jest właściwym podejściem – jest to wybór najcieńszej, która rozwiąże Twój konkretny problem.
Tak, i to często pozytywnie. Wysunięcie kół na zewnątrz poszerza rozstaw kół pojazdu, zmniejszając przechyły nadwozia i poprawiając stabilność boczną na zakrętach. Bardzo grube podkładki dystansowe mogą wpływać na sprzężenie zwrotne układu kierowniczego i zaburzać fabryczne parametry zbieżności, dlatego po montażu zaleca się ustawienie zbieżności na cztery koła w przypadku wartości powyżej około 20 mm.
Dziewięć przypadków na dziesięć: podkładki dystansowe centryczne, nieprawidłowa CB lub problem z momentem obrotowym. Podkładka centrowana w piaście z właściwym otworem środkowym, odpowiednio dokręcona, nie powoduje wibracji. Najpierw sprawdź moment dokręcenia i w razie potrzeby dokręć go ponownie. Jeśli wibracje nie ustąpią, sprawdź, czy CB podkładki pasuje do średnicy piasty. Jeśli nie jesteś pewien, jaka jest specyfikacja CB na Twojej przekładce, jest to główny problem.
W USA, Wielkiej Brytanii, Kanadzie i większości krajów Europy — tak. Niemcy wymagają udokumentowanego dopuszczenia (wpis ABE lub TÜV). Australia różni się w zależności od stanu. Wszędzie tam, gdzie przeprowadza się przeglądy pojazdów, posiadanie certyfikatu TÜV lub SGS jest o wiele lepsze niż przyjazd bez dokumentów i nadzieja na najlepsze.
Dystanse kół mają problem z reputacją w zakresie bezpieczeństwa, który jest głównie zapożyczony z tanich, skupionych na występach produktów z odlewanego aluminium, zalewających dolną część rynku. Właściwy element dystansowy centrowany na piaście - kęsy aluminiowe, dopasowane CB, właściwy certyfikat PCD, TÜV lub SGS - nie cieszą się tą reputacją nie bez powodu. To inny produkt.
Lista kontrolna jest naprawdę krótka: konstrukcja zorientowana na piastę, odpowiedni stop aluminium (6061-T6 lub 7075-T6), specyfikacja CB dopasowana do Twojego pojazdu, udokumentowane certyfikaty i klucz dynamometryczny podczas montażu. Dokręcić ponownie po przejechaniu 50 mil. Sprawdzaj to dwa razy w roku.
Cała reszta w rozmowie na temat „czy podkładki dystansowe kół są niebezpieczne” dotyczy głównie tego, co się stanie, gdy jedna z tych zmiennych zostanie zignorowana — zwykle część skupiona wokół piasty, zwykle ponowny moment obrotowy.
